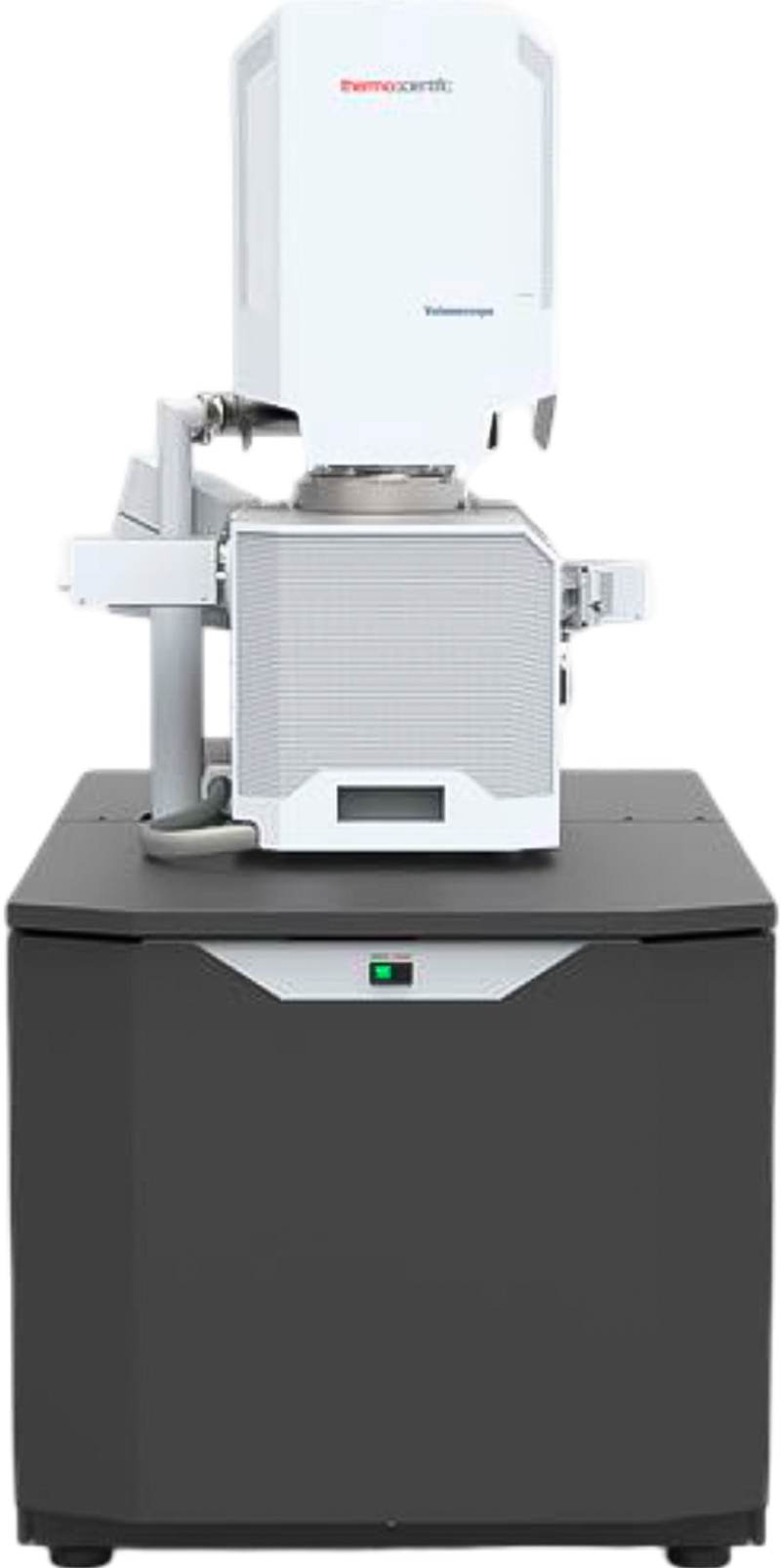

Микроскоп VolumeScope 2 SEM

Передовой сканирующий электронный микроскоп с технологией serial block-face imaging и Multi Energy Deconvolution (MED SEM). Он обеспечивает 10 нм изотропное пространство временное разрешение при автоматической 3D реконструкции больших объёмов, что делает этот прибор передовым решением для анализа биологических и материаловедческих образцов в естественном контексте без ручной обработки.

Описание оборудования

VolumeScope 2 сочетает ультрамикротом внутри SEM‑камеры и инновационный MED‑SEM алгоритм. После каждого среза алмазным ножом поверхность блока «выглаживается» и сканируется, затем несколько изображений с разной энергией ускорения используются для создания виртуальных оптических слоёв. Это позволяет получить 10 нм разрешение по оси Z, значительно превосходя традиционные возможности механических микротомов.

Интеграция с Thermo Scientific Maps™ Software позволяет автоматически собирать объёмы с выбором нескольких ROI, тайлингом и сшиванием изображений. Amira Live Tracker обеспечивает навигацию и контроль в процессе acquisition, что упрощает управление экспериментом и оптимизацию результатов. При необходимости VolumeScope 2 может работать как автономный SEM в обычных (HiVac и LoVac) режимах — например, для анализа непроводящих объектов при низких давлениях до 50 Па с использованием специального VS‑DBS детектора.

Функциональность

• Serial Block‑Face Imaging (SBF‑SEM) — автоматическая внутренняя секционировка срезов алмазным ножом.
• Multi‑Energy Deconvolution (MED‑SEM) — виртуальное оптическое разрешение менее 10 нм в осевой плоскости.
• Maps™ Software + Amira Live Tracker — управление экспериментами, ROI, автоматизация сбора данных.
• Высокая степень автоматизации: рукописное управление не требуется, автоохлаждение, старт, пользовательские пресеты и руководство.

Преимущества

• Принцип работы: встроенный ультрамикротом + MED‑SEM алгоритм
• Программное обеспечение: Thermo Scientific Maps™, Amira Live Tracker
• Масштаб и платформа: stage 110×110 мм, наклон –15°/+90°, вращение 360°, нагрузка до 500 г стандартная, до 2 кг при наклоне 0°
• Условия эксплуатации: ускоряющее напряжение 200 В–30 кВ (в SBF‑SEM режимы 500 В–6 кВ), вакуум HiVac и LowVac до 50 Па
• Комплектация: T1, VS‑DBS, T2, T3, LVD, ETD, IR‑CCD, опционально STEM‑детектор, дополнительные держатели
• Прочее: автоматическая смена микротома, поддержка до 18 stubs одновременно, модули для разных держателей и образцов

Особенности

• Физическая и оптическая секционировка в одном приборе
• Полностью автоматизированный сбор большого объёма 3D данных без вмешательства
• Совместимость с HiVac и LoVac режимами, включая VS‑DBS для непроводящих образцов
• Подходит для анализа биологических тканей, полимеров, материалов с высоким разрешением
• Интеграция с ПО Maps™ и Amira обеспечивает гибкость и контроль эксперимента
